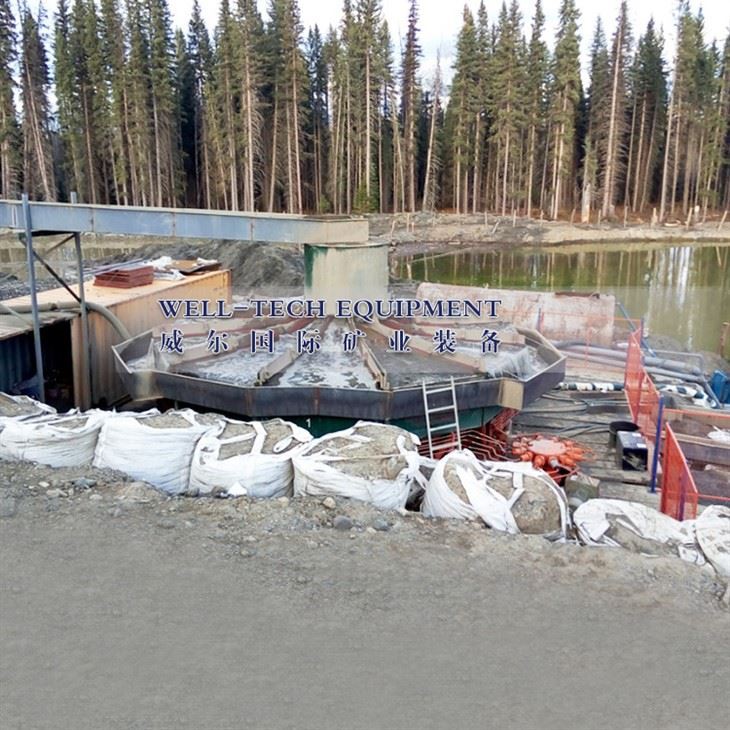

유압 방사형 지그 기계

유압R다이얼 지그

설명

유압식 레이디얼 지그는 충적 금, 주석, 다이아몬드, 텅스텐, 망간 및 적철광과 같은 광석을 선택하는 황삭 분리 장비로 널리 사용되었습니다.

유압식 레이디얼 지그는 원형 지그에서 개발되었습니다. 드라이브와 탱크의 두 부분으로 구성됩니다. 드라이브는 기계식 유압식이며 동력은 변속기 메커니즘을 통해 모터에 의해 제공되어 기어 감속기의 출력 샤프트가 캠 회전을 구동하게 하고 캠은 각 마스터 실린더의 피스톤을 밀어 주기적인 왕복 운동을 하여 전기 에너지를 기계적으로 변환합니다 에너지, 그리고 나서 수력 에너지로. 유압 파이프와 모든 종류의 밸브를 통해 움직이는 실린더가 지그의 원뿔을 위아래로 움직일 수 있습니다.

DYTA7750 유압식 방사형 지그는 전자기 속도 조절 비동기식 모터를 채택하여 주파수 조정을 실현하며, 단계가 없는 조정이며 지그 주파수의 조정 가능한 범위는 분당 0-90회입니다.

DYTA7750 유압 방사형 지그는 다양한 지그 기계에 비해 많은 장점이 있습니다. 큰 지그 면적, 큰 용량; 지그 탱크가 부채꼴이기 때문에 미세 입자 재료를 회수하는 데 유리합니다. 준설선에서 사용하기에 적합한 조밀한 구조, 중앙 공급 및 작은 분배 공간; 유압 구동으로 인해 변속기 메커니즘이 단순화되고 전력이 절약됩니다. 모델 DYTA7750-9의 총 전력은 11.6Kw에 불과하여 동일한 집중 영역에서 기존 지그 머신보다 전력을 약 55% 절약합니다. 맥동 곡선은 근사 톱니 곡선이며 미세한 중광물을 회수하는 데 도움이 될 뿐만 아니라 많은 보충수를 절약할 수 있으며 보충수는 일반 지그의 약 4분의 1입니다.

장점 및 특성

● 큰 용량, 적은 토지 점유, 넓은 크기 회복 범위

● 고농축율과 높은 회수율

● 간편한 설치, 작동 및 유지보수

● 맥동곡선은 톱니파형으로 중광물 침전을 용이하게 함

● 일반 지그 대비 물 60~70%, 절전 55%

● 레귤레이터에 의해 매우 쉽게 조정되는 맥동 속도

● 사금, 텅스텐, 주석, 적철광, 망간, 중정석 및 원석 등의 가공에서 좋은 결과를 얻을 수 있습니다.

기술 사양

처리내용 및 신청
