지그머신/톱니파동지그머신
골드 지그 기계 설명:
당사의 Saw-tooth Wave Jig Machine은 기존의 Sine Wave Jig Machine을 기반으로 개발된 새로운 유형의 에너지 절약 및 고효율 중력 분리 장비입니다.
제품명 : 지그 머신.
신청: 분리 사금 금/충적 금, 텅스텐, 철, 주석, 적철광, 구리, 탄탈 니오븀, 티타늄, 망간, 중정석, 지르코늄, 크롬 및 보석/다이아몬드, 형석 등 무거운 무기물을 위해.
먹이 크기:0-20mm.
용량: 시간당 20톤 한 세트
톱니파 지그는 그것의 큰 수용량, 넓은 분리 크기 범위, 간단한 가동 및 정비의 거친 분리기로 지그 기계가 장소 금, 주석, 티타늄의 분리에서 널리 이용되기 때문에 현대 중력 분리기 채광 장비 기계장치의 한개입니다, 철광석, 망간 광석, 중정석, 다이아몬드, 크롬, 텅스텐 등
전통적인 지그는 대부분 원주 편심에 의해 구동되며 지그 맥동 곡선은 대부분 정현파입니다. 다이어프램 운동에 의해 발생하는 상승 및 하강 수속과 작용시간은 기본적으로 동일하기 때문에 비중에 따른 지그 베드층의 이완 및 광석 입자의 성층화에 도움이 되지 않아 지그 베드층의 분리율 및 회수율에 영향을 미친다. 장비.
톱니파 지그는 지그 베드층의 이론적인 성층법칙에 따라 전통 지그를 기반으로 개발 및 개선된 에너지 절약형 중력분리 광물 분리기 장비입니다. 지그재그 맥동 곡선은 지그재그로 상승 흐름이 하강 흐름보다 빠릅니다. 상승 시간은 짧고 하강 시간은 길다. 상승 및 하강 수류 및 동일한 작동 시간에서 정현파 및 맥동 곡선 지그의 결함을 극복하고 베드의 느슨함을 향상시키고 흡입 효과를 완화하며 미네랄의 무거운 광석 입자를 완전히 침전시키고 크게 향상시킵니다. 장비의 분리 비율 용량 및 회수율. 정현파 지그와 비교하여 Sn 3.01%, W 5.5%, Pb 1.63%, Zn 2.04%; 물 소비량은 30%-40% 감소하고, 바닥 면적은 1/3로 줄어들며, 전자기 조절 모터를 사용하여 스트로크를 무단계로 조절하기 때문에 스트로크를 조절할 수 있습니다. 그 성능은 국내 선진 수준에 도달했으며 이상적인 에너지 절약형 중력 분리기 장비 중 하나입니다.
지그 기계 작동 원리/지그 기계는 어떻게 작동합니까?
중력 분리기로 지그 분리기, 화학 물질 필요 없음, 분리 매체로 철광석을 침대 돌로 사용하십시오.
공급 상자에서 광석을 공급하면 광석 알갱이가 수직 대체 수류로 이동합니다. 재료의 밀도 차이로 인해 층이 형성됩니다. 밀도가 작은 광물은 상층에 있어 상층 펄프 흐름과 함께 흐르고 밀도가 큰 물질은 하층에 위치하여 지깅 정광으로 하방 배출구에서 배출됩니다.
톱니파 지그 기계 특징
◆ 고용량
◆ 고농도율 및 고회수율
◆ 최고급 소재로 제작
◆ 간편한 설치, 운영 및 유지보수
◆ 맥동곡선은 톱니파형으로 무거운 광물의 침전을 촉진한다.
◆ 일반 지그 대비 30-40% 절수
◆ 레귤레이터로 맥동 속도 조절이 매우 용이
◆ 황삭 및 청소에 적합
◆ 사금, 텅스텐, 철, 주석, 적철광, 구리, 탄탈륨-니오븀, 티타늄, 망간, 중정석, 지르코늄, 크롬 및 보석/다이아몬드, 형석 등과 같은 가공에서 좋은 결과를 얻을 수 있습니다.
지그 기계 채광 장비 기술 사양
| 1. 허치 2. 고무 다이어프램 3. 콘 4. 전자기 속도 조절기 5. 캠 케이스 6. 보충수관 플랜지 7. 화면 8. 먹이 탱크 |
JT2-2 Saw-tooth Wave Jig 시공도
톱니 지그 기계
모델 | 우리 | 횡격막 | 먹이 크기 (mm) | 보충수량(m3/t) | 메이크업 수압 (MPa) | 용량 (t/h) | 힘 (kw) | 치수 (mm) | 무게(kg) | ||
모양 | 영역 (m2) | 스트로크(mm) | 뇌졸중 빈도 (r/분) | ||||||||
JT3-1 | 사다리꼴 | 3 | 12-30 | 50-125 | <10 | 3-6 | 0.05보다 크거나 같음 | 7.5-15 | 5.5 | 2745×2000×3030 | 3085 |
JT4-2 | 직사각형 | 5 | 25-57 | <25 | 4-8 | 8-20 | 7.5 | 4240×1990×2750 | 3098 | ||
JT4-2S | 직사각형 | 5 | 25-57 | <25 | 4-8 | 8-20 | 5.5×2 | 4240×1990×2750 | 3500 | ||
JT5-2 | 사다리꼴 | 4.86 | 12-30 | <10 | 3-6 | 12-25 | 7.5 | 3600×2000×2600 | 4500 | ||
다이아몬드 지그 기계 신청:
텅스텐, 주석, 금, 적철, 갈철, 망간, 티타늄, 안티몬, 납, 탄탈륨, 니오븀 및 형석 기타 중질 광물을 거친 입자 크기로 분리하는 데 널리 사용됩니다.
특정 가치의 지그 분리기가 경제적이고 효율적인 성능을 위해 동등할 수 없는 많은 응용 분야가 있습니다. 그들은 귀금속 및 비금속, 희귀 금속 및 비금속 광물을 처리하는 데 효과적입니다.

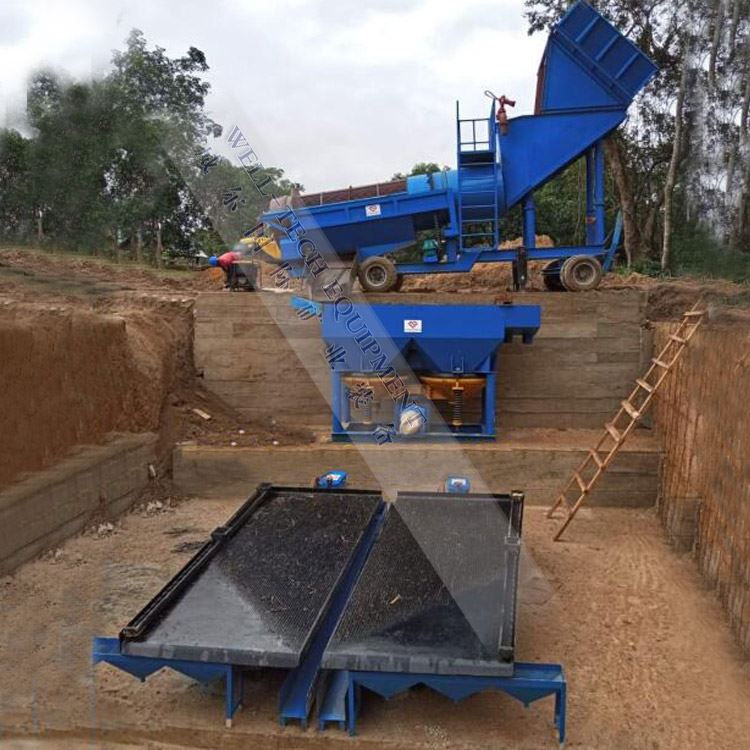

라이베리아의 금과 다이아몬드 공장
모바일 다이아몬드 공장
주석 지그 기계
지그 분리기
골드 지그 공장
에 대한JiangXi Well-tech International Mining Equipment Co., Ltd:
사전 판매 서비스
* 문의 및 컨설팅 지원.
* 가장 적합한 순서도를 디자인하십시오..
* 우리 공장을 봅니다.
애프터서비스
* 교육 설치 방법l기계, 기계 사용 방법 교육.
* 해외에서 기계를 수리할 수 있는 엔지니어.
검색 지그 기계 제조업체라면 주저하지 말고 저희에게 연락하십시오.제발아래와 같이 문의 사항을 보내주십시오.24시간 이내에 회신해 드리겠습니다.
